lunes, 20 de octubre de 2008

1) CLASIFICACIÓN SAE DE ACEROS



1) CLASIFICACIÓN SAE DE ACEROS
La inmensa variedad de aceros que pueden obtenerse por los distintos porcentajes de carbono y sus aleaciones con elementos como el cromo, níquel, molibdeno, vanadio, etc., ha provocado la necesidad de clasificar mediante nomenclaturas especiales, que difieren según la norma o casa que los produce para facilitar su conocimiento y designación.

La sae emplea, a tal fin, números compuestos de cuatro o cinco cifras, según los casos, cuyo ordenamiento caracteriza o individualiza un determinado acero.

El significado de dicho ordenamiento es el siguiente:

Primera cifra 1 caracteriza a los aceros al carbono
Primera cifra 2 caracteriza a los aceros al níquel
Primera cifra 3 caracteriza a los aceros al cromo-níquel
Primera cifra 4 caracteriza a los aceros al molibdeno
Primera cifra 5 caracteriza a los aceros al cromo
Primera cifra 6 caracteriza a los aceros al cromo-vanadio
Primera cifra 7 caracteriza a los aceros al tungsteno
Primera cifra 9 caracteriza a los aceros al silicio-manganeso

En los aceros simples (un solo elemento predominante), las dos últimas cifras establecen el porcentaje medio aproximado de C en centésimo del 1%, cuando el tenor del mismo no alcanza al 1%.- Por último, la cifra intermedia indica el porcentaje o, en forma convencional, el contenido preponderante de la aleación, tal el caso de los aceros al Cr-Ni, en los que la segunda cifra corresponde al % de Ni.

Mediante el número SAE, los aceros al carbono, de hasta 1% de C, pueden ser fácilmente identificados; así un SAE 1025 indica:

Primera cifra 1 acero al carbono
Segunda cifra 0 ningún otro elemento de aleación predominante

Ultimas cifras 25 0,25% de carbono medio aproximado de carbono

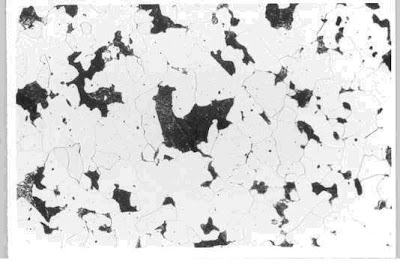

Acero SAE 1020:
Composición: 0.20%C; 0.60- 0.90%Mn; 0.04%máx. P; 0,05% máx. S.
Ataque: Picral (composición: ácido pícrico 4grs., etil o alcohol de metileno (95% o absoluto) 100ml). Aumento: 200X



La estructura recocida consiste en colonias de perlita (oscuro), en una matriz ferrítica (claro).


· Acero SAE 1080
Composición: 0.8%C; 0,6-0,9%Mn.
Ataque: Picral (composición: ácido pícrico 4grs., etil o alcohol de metileno (95% o absoluto) 100ml.) Aumento: 200X
Barra de acero, laminada en caliente, austenizada a 1049ºC por media hora y enfriada en el horno (27,7ºC por hora). La estructura es perlítica, con algo de cementita esferoidal.


· Acero SAE 1095
Composición: 0.95%C; 0.3-0.5%Mn.
Ataque: Picral (composición: ácido pícrico 4grs., etil o alcohol de metileno (95% o absoluto) 100ml.) Aumento: 200X
Acero laminado en frío y recocido a 727ºC por 30 hrs. La estructura que se observa es predominantemente perlítica (parecido a huellas digitales), con una red de cementita pro-eutectoide.

2) CLASIFICACIÓN DE LAS MÁQUINAS-HERRAMIENTAS.
Las máquinas-herramientas tienen la misión fundamental de dar forma a las piezas por arranque de material.
El arranque de material se realiza gracias a una fuerte presión de la herramienta sobre la superficie de la pieza, estando:

· Bien la pieza
· Bien la herramienta
· bien la pieza y la herramienta

Animadas de movimiento.
Según sea la naturaleza del movimiento de corte, las máquinas-herramientas se clasifican en:

• Máquinas-herramientas de movimiento circular.
• Con el movimiento de corte en la pieza: Torno paralelo, torno vertical,
• Con el movimiento de corte en la herramienta: Fresadora, taladradora,
Mandrinadora.
• Máquinas-herramientas de movimiento rectilíneo: Cepillo, mortajadora, brochadora

Las máquinas-herramientas de movimiento circular tienen una mayor aplicación en la industria debido a que su capacidad de arranque de material es superior a las máquinas con movimiento de corte rectilíneo y por tanto su rendimiento.
Lo mismo las máquinas de movimiento rectilíneo que las de movimiento circular se pueden “controlar”:

• Por un operario (máquinas manuales).
• Neumática, hidráulica o eléctricamente.
• Mecánicamente (por ej. Mediante levas).
• Por computadora (Control numérico: CN)

Elección de los aceros para herramientas:
En la mayoría de los casos nos encontramos con que son varios los tipos e incluso las familias de aceros que nos resolverían satisfactoriamente un determinado problema de herramientas, lo que hace que la selección se base en otros factores, tales como productividad prevista, facilidad de fabricación y costo. En última instancia es el costo de las herramientas por unidad de producto fabricado el que determina la selección de un determinado acero.


Los aceros de herramientas, además de utilizarse para la fabricación de elementos de máquinas, se emplean para la fabricación de útiles destinados a modificar la forma, tamaño y dimensiones de los materiales por arranque de viruta, cortadura, conformado, embutición, extrusión, laminación y choque.
De todo lo dicho se deduce que, en la mayoría de los casos, la dureza, tenacidad, resistencia al desgaste y dureza en caliente constituyen los factores más importantes a considerar en la elección de los aceros de herramientas. No obstante, en cada caso en particular hay que considerar también otros muchos factores, tales como la deformación máxima que puede admitirse en la herramienta; la descarburización superficial tolerable; la templabilidad o penetración de la dureza que se puede obtener; las condiciones en que tiene que efectuarse el tratamiento térmico, así como las temperaturas, atmósferas e instalaciones que requiere dicho tratamiento; y, finalmente, la maquinabilidad.

Clasificación:
WS. Acero de herramientas no aleado. 0.5 a 1.5% de contenido de carbón. Soportan sin deformación o pérdida de filo 250°C. También se les conoce como acero al carbono.
SS. Aceros de herramienta aleados con wolframio, cromo, vanadio, molibdeno y otros. Soporta hasta 600°C. También se les conoce como aceros rápidos.
HS. Metales duros aleados con cobalto, carburo de carbono, tungsteno, wolframio y molibdeno. Son pequeñas plaquitas que se unen a metales corrientes para que los soporten. Soportan hasta 900°C.


Diamante. Material natural que soporta hasta 1800°C. Se utiliza como punta de algunas barrenas o como polvo abrasivo.
Materiales cerámicos. Se aplica en herramientas de arcilla que soportan hasta 1500°C. Por lo regular se utilizan para terminados


Los aceros de herramientas más comúnmente utilizados han sido clasificados en seis grupos principales, y dentro de ellos en subgrupos, todos los cuales se identifican por una letra en la forma siguiente:


Aceros de temple al agua W
Aceros para trabajos en caliente H Aceros del tipo H
Aceros rápidos T Aceros al tungsteno
M Aceros al molibdeno
Aceros para usos especiales L Aceros de baja aleación
F Aceros al tungsteno
P Aceros para moldes
Aceros para trabajos de choque S
Aceros para trabajos en frío O Aceros de temple en aceite
A Aceros de media aleación temple aire
D Aceros altos en cromo y en carbono

Clasificación de los aceros aleados de acuerdo con su utilización
Aceros en los que tiene una gran importancia la templabilidad:
Aceros de gran resistenciaAceros de cementaciónAceros de muelles Aceros indeformables
Aceros de construcción:
Aceros de gran resistencia Aceros de cementaciónAceros para muellesAceros de nitruracionAceros resistentes al desgasteAceros para imanesAceros para chapa magneticaAceros inoxidables y resistentes al calor
Aceros de herramientas:
Aceros rápidosAceros de corte no rápidosAceros indeformablesAceros resistentes al desgasteAceros para trabajos de choqueAceros inoxidables y resistentes al calor.

. Desgaste
Es la degradación física (pérdida o ganancia de material, aparición de grietas, deformación plástica, cambios estrucuturales como transformación de fase o recristalización, fenómenos de corrosión, etc.) debido al movimiento entre la superficie de un material sólido y uno o varios elementos de contacto.[24] El desgaste sobre una superficie se puede cuantificar midiendo la pérdida de material según su desplazamiento relativo. Existen diferentes tipos de desgaste en dependencia de la situación encontrada. Varios modelos de desgaste incluyen adhesión, abrasión, fatiga y corrosión. El desgaste aumenta cuando existe presión y movimiento entre superficies. Esto es de gran importancia debido a que es un factor determinante en la vida y desempeño de las máquinas que están expuestas a este tipo de deterioro, pudiendo variar los costos de manera verdaderamente significativa. La región más sensible a las agresiones del entorno es la superficie de un material. En comparación con otras causas de deterioro de un material, los problemas que afectan a la superficie debido al desgaste requieren un consumo energético mínimo debido a que son sólo los átomos de unas pocas capas superficiales y los enlaces que los unen entre sí, los que deben hacer frente a las fuerzas del entorno. El desgaste metálico es un fenómeno al cual están expuestos los metales, y que involucran el desplazamiento y el arranque de partículas en la superficie del metal, el tema de desgaste es algo complicado de estudiar debido a su complejidad y el número de factores necesarios para describirlo (Lansdown and Price, 1986). Además del efecto que tiene la lubricación en el proceso de desgaste, existen también otros factores muy importantes. Entre los distintos factores se tienen los metalúrgicos, los cuales involucran la dureza, tenacidad, constitución, estructura y composición química. También se tienen los factores operacionales, tales como los materiales en contacto, el modo y tipo de carga, la velocidad, la temperatura, la rugosidad superficial y la distancia recorrida. Por otro lado,se encuentran los factores externos como lo es la corrosión (Lansdown and Price, 1986). Según Lansdown and Price (1986): En general el incremento de la dureza disminuye el desgaste en un metal, pero la relación entre estos dos fenómenos es compleja. En el desgaste abrasivo hay evidencias de que el valor del desgaste en metales comercialmente puros y aceros tratados térmicamente es inversamente proporcional a su dureza. Hay una tendencia general de que cuando se incrementa la carga, se incrementa también el valor del desgaste; se habla también de un punto crítico en la mayoría de los sistemas, en los que más allá de haber un aumento en el valor del desgaste mas bien ocurre primero un incremento de la carga. El valor del desgaste puede cambiar considerablemente con el cambio de la velocidad, pero no existe una relación general entre el desgaste y la velocidad. Un incremento en la velocidad puede conducir a un incremento o decremento del desgaste dependiendo del efecto de la temperatura en la superficie del material.

Normalización de las diferentes clases de acero

Llave de acero aleado para herramientas
Como existe una variedad muy grande de clases de acero diferentes que se pueden producir en función de los elementos aleantes que constituyan la aleación, se ha impuesto, en cada país, en cada fabricante de acero, y en muchos casos en los mayores consumidores de aceros, unas Normas que regulan la composición de los aceros y las prestaciones de los mismos.
Por ejemplo en
España actualmente están regulados por la norma UNE-EN 10020:2001 y antiguamente estaban reguladas por la norma UNE-36010.[25]
Existen otras normas reguladoras del acero, como la clasificación de AISI (de hace 70 años, y de uso mucho más extenso internacionalmente), ASTM,[26] DIN, o la ISO 3506.
A modo de ejemplo se expone la clasificación regulada por la norma UNE-36010, que ya ha sido sustituida por la norma UNE-EN10020:2001, y están editadas por AENOR:
Norma UNE-36010
La norma española UNE-36010 es una normalización o clasificación de los aceros para que sea posible conocer las propiedades de los mismos. Esta Norma indica la cantidad mínima o máxima de cada componente y las propiedades mecánicas que tiene el acero resultante.
En España, el Instituto del Hierro y del Acero (IHA) creó esta norma que clasifica a los aceros en cinco series diferentes a las que identifica por un número. Cada serie de aceros se divide a su vez en grupos, que especifica las características técnicas de cada acero, matizando sus aplicaciones específicas. El grupo de un acero se designa con un número que acompaña a la serie a la
3) Mecanizado duro

En ocasiones especiales, el tratamiento térmico del acero puede llevarse a cabo antes del mecanizado en procesos de arranque de virutas, dependiendo del tipo de acero y los requerimientos que deben ser observados para determinada pieza. Con esto, se debe tomar en cuenta que las herramientas desgaste apresurado en su vida útil. Estas ocasiones peculiares, se pueden presentar cuando las
tolerancias de fabricación son tan estrechas que no se permita la inducción de calor en tratamiento por llegar a alterar la geometría del trabajo, o también por causa de la misma composición del lote del material (por ejemplo, las piezas se están encogiendo mucho por ser tratadas). En ocasiones es preferible el mecanizado después del tratamiento térmico, ya que la estabilidad óptima del material ha sido alcanzada y, dependiendo de la composición y el tratamiento, el mismo proceso de mecanizado no es mucho más difícil.
EL MECANIZADO POR ARRANQUE DE MATERIAL.
Para que se produzca el corte de material, es necesarias para dichos trabajos deben ser muy fuertes por llegar a sufrir preciso que

la herramienta y la pieza
la herramienta
la pieza

Estén dotados de unos
Movimientos de trabajo
Y de que estos movimientos de trabajo tengan una
Velocidad.
Los movimientos de trabajo necesarios para que se produzca el corte son:

- Movimiento de corte

- Movimiento de penetración

-Movimiento de avance

Movimiento de corte (Mc): movimiento relativo entre la pieza y la herramienta.
Movimiento de penetración (Mp): es el movimiento que acerca la herramienta al material y regula su profundidad de penetración.
Movimiento de avance (Ma): es el movimiento mediante el cual se pone bajo la acción de la herramienta nuevo material a separar.
Los movimientos de trabajo en las distintas máquinas-herramientas convencionales son:


4) Herramientas de plaquitas de metal duro y cerámicas


Características de las plaquitas de metal duro


La calidad de las plaquitas de metal duro se selecciona teniendo en cuenta el material de la pieza, el tipo de aplicación y las condiciones de mecanizado.
La variedad de las formas de las plaquitas es grande y está normalizada. Asimismo la variedad de materiales de las herramientas modernas es considerable y está sujeta a un desarrollo continuo.


Los principales materiales de herramientas para torneado son los que se muestran en la tabla siguiente.

La adecuación de los diferentes tipos de plaquitas según sea el material a mecanizar se indican a continuación y se clasifican según una Norma ISO/ANSI para indicar las aplicaciones en relación a la resistencia y la tenacidad que tienen.
